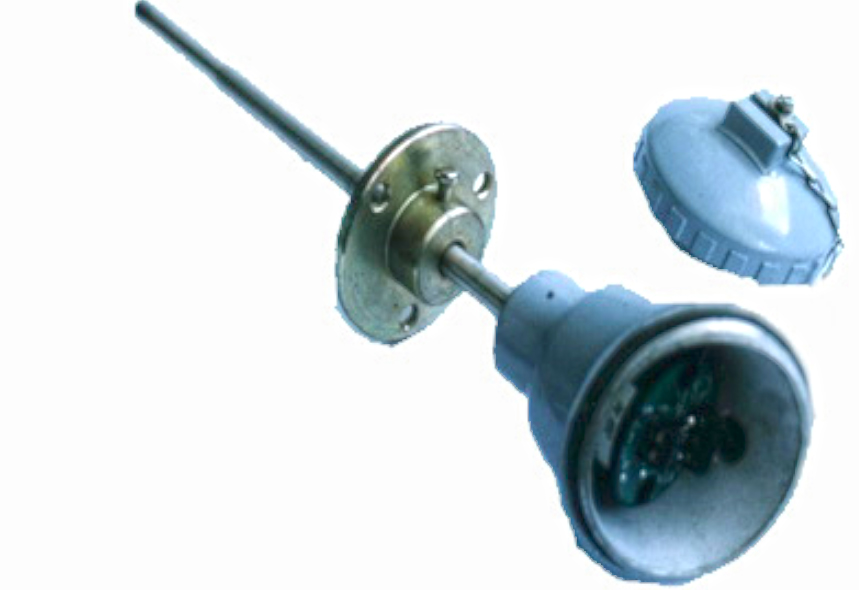

Traductoarele de temperatur? cu ie?ire în semnal unificat sunt destinate m?sur?rii temperaturilor în procesele industriale, în instala?ii în care informa?ia despre temperatur? se transmite sub form? de semnal analogic 4...20 mA. Traductoarele de temperatur? cu ie?ire în semnal unificat sunt formate dintr-un senzor de temperatur? cu termorezisten??, termocuplu sau cu senzor din siliciu ?i un transmiter (adaptor, convertor rezisten??-curent, convertor tensiune-curent) 4...20mA montat în cutia de conexiuni a ansamblului, calibrate împreun?.
PERFORMAN?E
- conectare pe dou? fire;
- ie?ire propor?ional? cu m?rimea intermediar? (rezisten??, tensiune) sau cu temperatura (varianta liniarizat?);
- ie?ire direct? 4-20mA sau 2-10mA;
- semnalizarea întreruperilor în circuitul senzorului;
- gama foarte larg? de tipuri de traductoare.
Caracteristici tehnice :
Caracteristicele tehnice individuale ale senzorului de temperatur? ?i ale transmiterului sunt prezentate in foile de catalog individuale ale fiec?rui produs men?ionat.
- intervalul de m?surare minim:
Pentru traductor cu senzor Pt100, cu W100=1,385 sau W100=1,391: 50șC;
Pentru traductor cu senzor tip termocuplu: echivalent la o varia?ie de 10mV ceea ce revine la aproximativ 200șC Pentru termocuplu tip J, 300șC pentru termocuplu tip K, 250șC pentru termocuplu tip T, 150șC pentru termocuplu tip E, 1000șC pentru termocuplu tip 3R, 1100șC pentru termocuplu tip 3S, 1500șC pentru termocuplu tip 3B;
Pentru traductor cu senzor de temperatur? de tip LM135/LM235/LM335: 5șC.
- semnal de ie?ire: analogic 4... 20mA;
- domeniul temperaturilor de func?ionare pentru cutia de conexiuni: -25... +70șC;
- domeniul temperaturilor de transport ?i depozitare: -40... +85șC;
- limitele erorii de baz? (incluzand eroarea de neliniaritate, eroarea de histerezis, eroarea de repetabilitate ?i reproductibilitate), dat? ca eroare raportat? la domeniu:
Pentru traductoare cu senzor Pt100: 0,5%;
Pentru traductorul cu senzor tip termocuplu ?i ie?ire propor?ional? cu temperatura: 1%;
Pentru traductor cu senzor de tip LM135/LM235/LM335: 1%.
- domeniul tensiunilor de alimentare:
11...40Vcc pentru traductoare cu senzor rezistiv ?i traductor cu senzor de tip LM135/LM235/LM335, (la cerere 9... 30Vcc, pentru sisteme de achizi?ii de date, la care tensiunea de alimentare disponibil? este 12Vcc, vezi nota 1);
13,5...40Vcc pentru traductorul cu senzor tip termocuplu ?i ie?ire propor?ional? cu t.t.e.m. de intrare (la cerere 11,6...30Vcc, pentru sisteme de achizi?ii de date, la care tensiunea de alimentare disponibil? este 12Vcc, vezi nota 1);
- tensiunea de alimentare recomandat?: 24Vcc;
- rezisten?a buclei de curent: 0 pan? la (Ua-Uamin) / 0,02;
unde Ua este tensiunea de alimentare ?i Uamin este tensiunea de alimentare minim? pentru tipul respectiv de
traductor.
